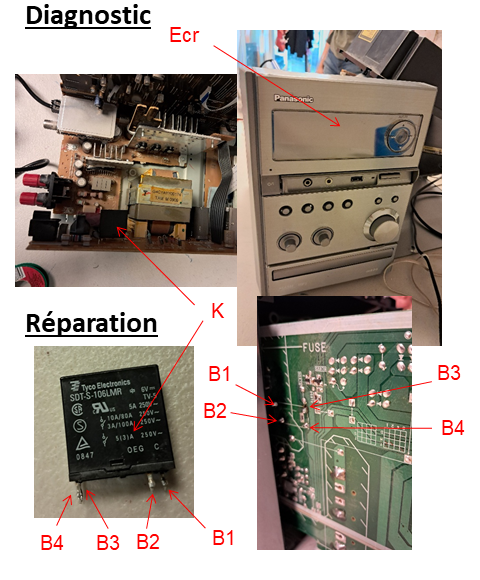

Lorsqu’on branche le poste de radio sur le secteur l’écran Ecr s’allume puis s’éteint au bout d’une dizaine de secondes. Notamment, on entend le relai K faire un bruit de « click » lors de l’allumage de l’écran Ecr et un autre bruit de « click » lors de l’extinction de l’écran Ecr.
Après démontage, on identifie d’après les inscriptions lr corps du relai K et la fiche technique associée que le relai K présente une bobine pilotée en 6V continu entre ses bornes B3 et B4 pour ouvrir ou fermer un contact entre ses bornes B1 et B2 (pour faire passer le 230V) selon si la tension de 6V est alimentée entre les bornes B3 et B4 du relai. On observe, sous tension, qu’entre les bornes B1 et B2 la tension reste à 230V lorsqu’on entend le « click ». De même, après dessoudage du relai K on alimente avec une alimentation stabilisée en 6V continu entre les bornes B3 et B4 du relai K et, avec un teste de continuité, on ne note pas de changement de continuité (passage de ouvert à fermé) entre les bornes B1 et B2 du relai.
Le relai K est donc défaillant il faut le remplacer ou arriver à l’ouvrir et nettoyer ses contacts internes.
Risques: Risque d'électrisation au contact de la carte électronique si le poste de radio est démonté et sous tension
Précautions: Débrancher le poste radio avant de le démonter.
